ETFE是一種新興的建筑材料，由乙烯和四氟乙烯共聚而成，是一種輕質、耐熱的薄膜，俗稱“軟玻璃”，也是目前為止最強韌的氟塑料。ETFE在保持了PTFE良好的耐熱、耐化學和電絕緣性能的同時，它的耐輻射、機械性能和加工性能有了很大程度的改善。
上世紀九十年代，建筑師尼古拉斯·格林肖創新性地將ETFE膜大規模地應用于英國的伊甸園工程后，這種材料得到了許多建筑師的認同，伴隨其2008年在奧運工程水立方（國家游泳館）上的運用，在國內引起了廣泛的關注，建筑上的用途也日益增多起來。
ETFE膜的材料性能與特征
1、輕質高強
ETFE密度為1.73~1.77g/cm3，單位面積的ETFE薄膜的重量極輕，只有同等面積玻璃質量的1%。然而ETFE薄膜韌性好，延展性大于400%，抗拉強度高，不易被撕裂，據測試0.2mm厚度的薄膜其拉伸強度可達到500 N/5cm，拉裂強度可達約1200 N/5cm，接近PTFE的兩倍。
ETFE膜可見光透過率高達95%，紫外線透過率高達94%。且衰減很慢，經使用10~15年，仍可保持在90%以上。
透明的
ETFE薄膜作為一種充氣后使用的材料，它可以通過絲網印刷鍍點控制薄膜的透明度，對遮光度和透光性進行調節，有效地利用自然光；它可以通過控制充氣量的多少甚至充入氣體的種類來同時起到保溫隔熱、節省能源的作用。
3、適應性好
ETFE膜幾乎可以加工成任何尺寸和形狀，可預制成薄膜氣囊，在現場組裝、充氣，無濕作業，施工和維修方便。
4、耐候性強
ETFE膜對酸堿、化學物質和大多數溶劑具有出色的耐腐蝕性，能夠在惡劣環境下保持材料完整性，使用壽命可以長達25~30年。
5、抗靜電，塵染輕
ETFE膜具有優異的自清潔功能，灰塵不易吸附在其表面。
建筑外圍護結構中的膜結構，根據膜結構的成形方式和受力特點一般可以分為：充氣膜結構、張拉膜結構、骨架膜結構。

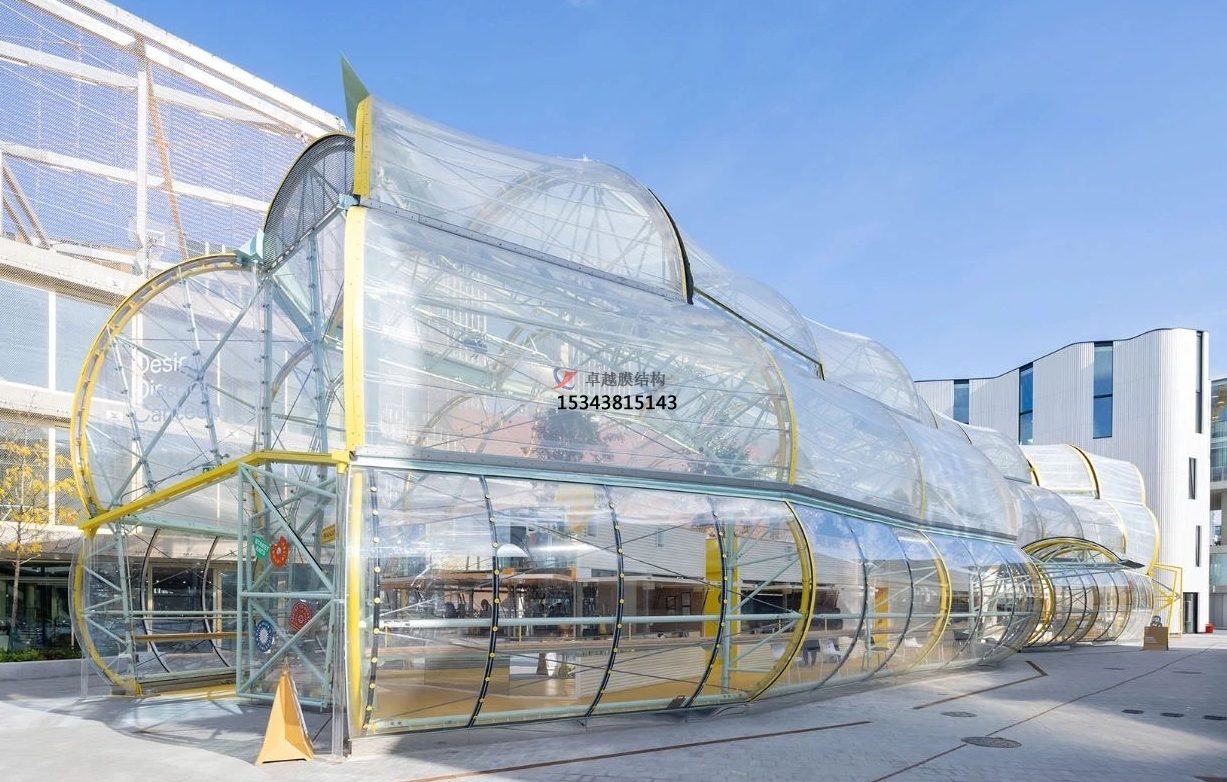

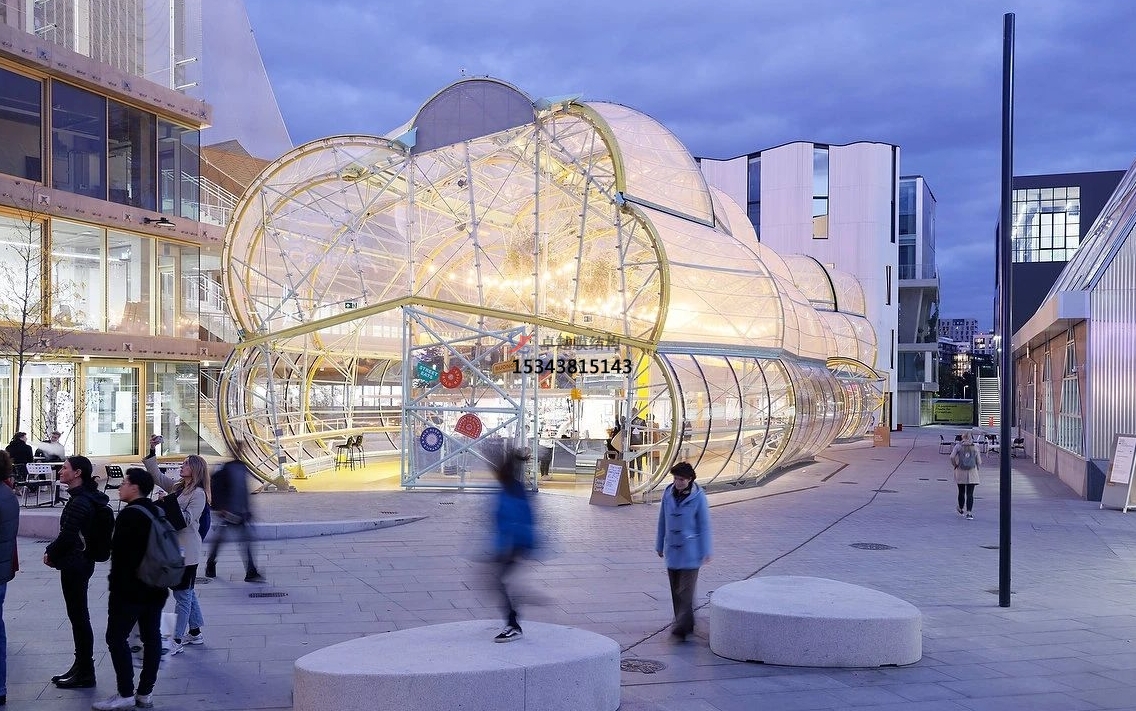

充氣膜結構是在ETFE膜材料技術基礎上產生的，是將兩層或多層膜通過熱熔焊接復合到一起，形成封閉的氣枕，其周邊夾持在鋁合金或其他材料制成的邊框內，邊框固定于建筑的主體結構上。在氣枕內，通過預留的閥口，充入經過過濾及除濕處理的清潔干燥的空氣，就制成充氣式膜結構系統。這種充氣形式，應用于建筑的外圍護結構較為普遍。
ETFE充氣膜結構是靠膜材自身的強度和氣枕的內壓，來共同承擔外部荷載的。為了提高ETFE充氣膜的保溫效果，膜的層數可由二層提高到三、四層?？紤]建筑的使用功能，應合理控制膜材的透光率，可采用帶顏色或印刷鍍點和圖案的措施。充氣控制系統亦可智能化控制。
2、張拉膜結構
建筑中使用的膜結構，主要為張拉式索膜結構系統，張拉膜結構以膜材、鋼索及支柱構成，利用鋼索與支柱在膜材中導入張力以達安定的形式。
張拉膜是依靠膜材自身的張拉力和特殊的幾何形狀而構成的穩定的承力體系。膜只能承受拉力而不能受壓和彎曲，其曲面穩定性是依靠互反向的曲率來維持，因此需制作成凹凸的空間曲面，故習慣上又稱空間膜結構。
張拉膜結構通常是沿著膜的邊緣布設鋼索，在鋼索上施加拉力，鋼索帶動膜張緊、成型，并產生足夠的預應力，因而稱其是
張拉式索膜結構。如果膜的面積過大，膜自身無法承受預期的荷載，則可在膜的中間增設加強鋼索，以提高其抗風載能力。
張拉式索膜結構可以根據需要制成任意復雜曲面形狀，體現自然流暢之美；并有多種顏色的膜材可選，以適應周邊的環境、滿足建筑效果要求；而且膜結構質量輕，一般不需要太龐大的支撐結構，這是其他建筑材料無法比擬的優勢所在。
3、 骨架膜結構

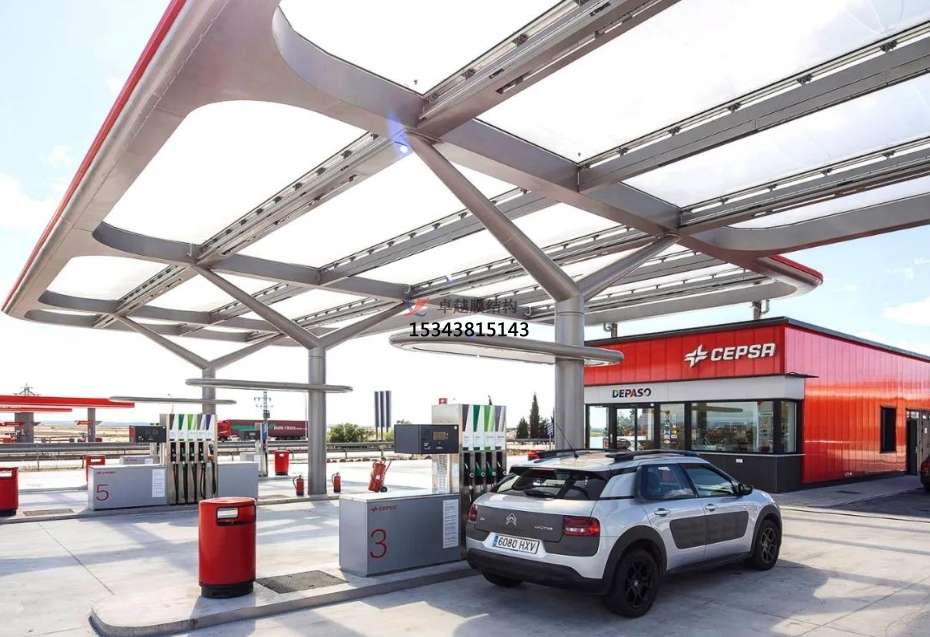

骨架式膜結構是鋼或其他材料構成的剛性骨架，具有自然穩定性、完整性，膜張拉并置于骨架上構成骨架式膜結構，形態有平面形、單曲面形和以鞍形為代表的雙曲線形。
骨架式膜結構的顯著特點在于：膜不是維持結構體系存在的必要結構單元，但膜又不僅僅是單純地用來覆蓋屋面體系，而是充分發揮了其建筑采光功能、高強度受力特性。
雖然預張力對骨架式膜結構形態的影響不及張拉膜，但必須引入足夠大的張力，才能保證結構受力特性，避免在風荷載作用下膜面發生較大震動，導致松弛使膜面凹陷。骨架一般暴露于膜內側，且膜的透光性更加突顯骨架的室內視覺效果，因此，骨架的布置、形式、材料、節點等是設計考慮的重點，應力求簡潔、美觀。
